电化学分解水制氢法是大规模生产高纯度绿色氢气、以解决当前能源和环境问题的最有前途和可持续的方法之一。其阳极的产氧反应(OER)存在较高的动力学阻碍,导致严重的电能损失。为了降低反应能垒,加速水氧化反应,研究人员致力于开发高效、廉价、环保的OER催化剂。在用于水氧化的非贵金属电催化剂中,过渡金属基层状双羟基化合物(TM LDH),尤其是NiFe LDH,表现出较好的催化活性。但是,由于氢氧化物的绝缘特性,LDH较低的电荷转移能力限制了其催化性能的进一步提升。同时,控制和调节催化剂的表面特性,如OER过程中的吸附-解吸特性等,也是调控其催化性能的关键。构建有机-无机杂化物已被证明是一种有效的方法来解决上述问题,可以在单个成分上结合并创造新的物理化学性质,使杂化材料具有更好的电化学、热和机械性能。
北京大学深圳研究生院龙霞/杨世和教授课题组报道了一种通过夹层限制聚合 (ICPS) 过程,将导电聚合物(ppy)插入NiFe LDH层间,来调节其电荷转移性能以及吸附-解吸特性的简便方法。该工作以“Conductive Polymer Intercalation Tunes Charge Transfer and Sorption–Desorption Properties of LDH Enabling Efficient Alkaline Water Oxidation”为题,于2021年7月28日发表在ACS Appl. Mater. Interfaces期刊上。
在该项研究中,研究人员利用LDH层间阴离子可交换的特性,和在碱性水溶液中带负电的吡咯-3-羧酸单体(py),通过层间阴离子交换以及层间限制聚合过程(ICPS)成功制备了LDH-ppy杂化催化剂(图1)。形成的 LDH-ppy 杂化催化剂由带正电的 NiFe 水镁石层和带负电的导电聚合物 ppy 夹层交替组成。所制备的 LDH-ppy杂化催化剂能够协同具有先进催化活性的 NiFe 层和具有高导电性和结构灵活性的 ppy 层的优点,它们在原子/分子尺度上的层状结构中紧密交替,使得在碱性OER中的催化性能得到明显提升。所得的LDH-ppy杂化催化剂维持了二维纳米片状结构,且通过FT-IR、XRD等表征手段可以证明ppy的成功插层以及聚合过程。(图1)

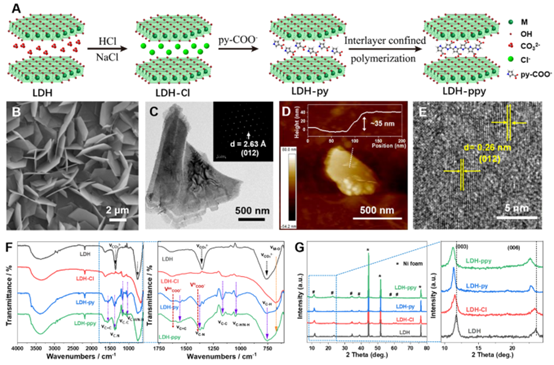

图1 LDH-ppy 复合催化剂的合成和结构表征示意图。
除了对于催化剂电子结构的常规探索,研究人员还使用EQCM-D研究了LDH-ppy杂化催化剂的流体动力学行为,这是一种对表面敏感的技术,能以纳米级的灵敏度提供关于表面变化的实时信息。其中重要的是渗透深度(δ),它反映了可动液体速度振幅的指数衰减,它取决于动态粘度(ηL)、液体密度(ρL)和倍频(n): δ = (ηL/πnf0ρL)1/2。对于LDH和LDH-ppy,Δf/n ~δ都偏离线性关系(图2D,顶部),这与催化剂表面的多孔结构以及电解质中OH-、H2O等物种在催化剂电解质界面形成的成键网络相一致。而ΔW/n ~δ对于LDH几乎没有变化,但对于LDH-ppy明显偏离线性关系(图2D,底部)。考虑到LDH和LDH-ppy表面形貌相似,其差异归因于ppy掺入的存在,使更多的OH- /H2O物种吸附并向LDH-ppy移动。在注入KOH后,LDH和LDH-ppy的Δf/n都急剧下降(图2E,顶部),表明OH- /H2O从电解质中快速吸附。而与LDH的ΔD略有升高不同的是,LDH-ppy的ΔD呈下降趋势(图2E,底部),说明LDH表面变软,LDH-ppy表面变硬。这种差异可能是由于ppy的插入改变了表面的物理化学和吸附性能,使表面/界面结合的OH- /H2O物种排列更加有序。此外,当外加电压被设定为0.2 V (vs Ag / AgCl),在LDH-ppy上Δf/n的增加是LDH的3倍,说明OH- /H2O在LDH-ppy上的解吸/运输速度要快得多,导致重量损失更大。LDH-ppy上有更多位点被激活,有利于OH- /H2O的吸附-解吸,以及后续的OER过程。

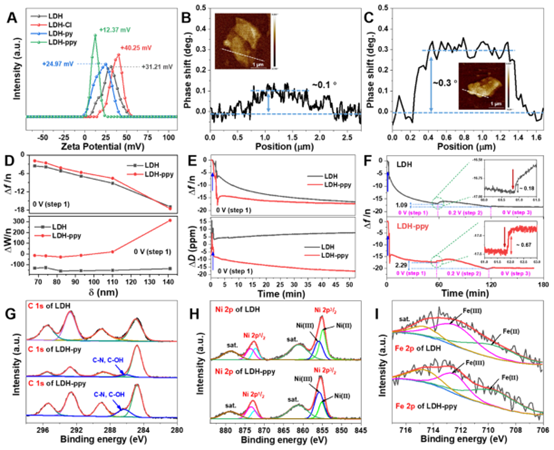

图2 LDH-ppy 的表面电子特性,以及用EQCM探究表面吸附-脱附过程。
研究人员评估了LDH-ppy复合催化剂的电化学性能,发现LDH-ppy具有显著降低的过电位、较小的塔菲尔斜率,以及显著减小的电化学阻抗,说明 ppy 在改善 LDH 用于 OER 催化的反应动力学和电荷转移性能方面具有积极作用。同时,合成的LDH-ppy杂化催化剂还具有良好的稳定性和较高的产氧法拉第效率,证明所制备的 LDH-ppy 催化剂具有长时间高效率的能量转换能力。

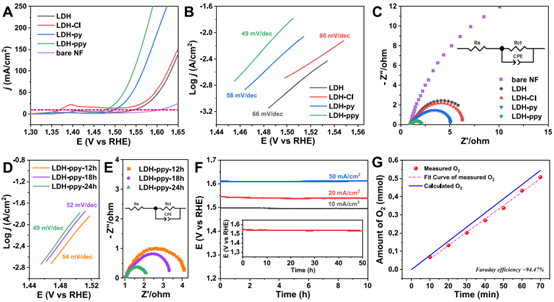

图3 制备的LDH-ppy杂化催化剂的电化学性能。
原位EQCM-D用于获取OER 过程中LDH的吸附-解吸特性的实时信息。LDH 和 LDH-ppy的Δ f /n都显示出沿 CV 循环的周期性变化(图4),表明在CV扫描期间电极的质量呈现周期性变化,从而反映了电极的吸附-解吸特性。图4 J 显示了在 LDH-ppy 和 LDH 上进行单次 CV 扫描期间的j - E(黑色曲线)和Δf /n - E(红色曲线)。对于 LDH-ppy (图4 J, 顶部), Δ f /n在“上升阶段”随着外加电位的增加而逐渐减小,但一旦进入氧化峰电位范围就急剧下降,然后在 OER 阶段继续逐渐减小. 在最后的“还原峰值阶段”,当电位扫描回 1.1 V vs RHE 时,Δ f /n增加到初始值。表明催化剂的预氧化可以使活性中心的结构理想化,使它们更具适应性,更适合吸附反应物种,如OH-,因此导致电极质量急剧增加。当 OER 发生时,O2生成消耗的物质损失的重量被OH-的快速吸附所补偿,因此在“OER”阶段电极的重量继续略有增加。值得注意的是,一个完整CV循环的初始电位和最终电位在LDH-ppy上的Δf/n值是相同的(图4 J),表明由于ppy的插入,LDH-ppy 的OER可逆性高于LDH,从而改善了电荷转移性能和结构灵活性。同时,CV 循环期间耗散的变化也显示出周期性变化(图4,K)。然而,LDH 和 LDH-ppy 沿 CV 循环耗散的总体趋势略有增加,表明在 OER 过程后催化剂的表面结构变得更软。这与观察结果一致,即催化剂的最外表面(几个原子层)通常从 OER 过程开始就被原子重排活化。对特定的 CV 循环进行详细分析,从CV 循环中 Δ D的快速变化来看,催化剂的表面实际上处于动态状态。更具体地说,LDH-ppy 表面原子的重排似乎是从活性位点的过氧化开始的。

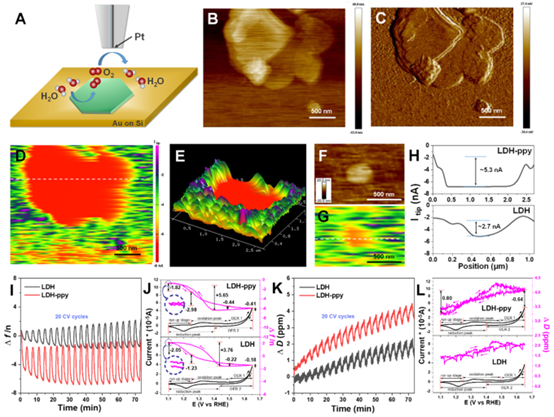

图4 LDH-ppy杂化催化剂的SECM和EQCM-D的原位表征。
总结:研究团队制备了一种新型的 LDH-ppy 有机-无机杂化催化剂,通过利用带正电的 LDH 主体层和带负电的 py-COOH 单体在碱性溶液中的互补电荷,实现了一种简便的 ICPS 工艺,不仅增强了电荷转移能力,提高了OER活性,也首次利用EQCM-D直接证明了催化剂在 OER 过程中的吸附-解吸特性。这项工作通过有机-无机杂化催化剂的制备,为调节催化剂的电荷转移和吸附-解吸特性开辟了一条有前途的途径。
原文链接:https://pubs.acs.org/doi/10.1021/acsami.1c08429
